メッシュパネル2.4*6m 自動シールワイヤーメッシュパネル溶接機
商品の詳細
| 製品名 | 金網のパネルの溶接機 | タイプ | 全自動 |
|---|---|---|---|
| ライン ワイヤー スペース | 100mm-300mm | クロス ワイヤー スペース | 50mm-300mm |
| 力 | 7.5kw | 線径 | 3-6mm |
| メッシュ幅 | 0.5m-2.0m | 溶接速度 | 40-60回/分 |
| 自動シャー | はい | 網パネルの長さ | 1～6m |
| ハイライト | 自動ワイヤ網の溶接機2.4x6m 網状パネルの溶接機,切断線網状パネルの機械,shear wire mesh panel machine |
||
製品の説明
メッシュパネル2.4*6m 自動シールワイヤーメッシュパネル溶接機
ワイヤ・メッシュ・パネル・ウェルディング・マシン 紹介
この生産ラインは,私たちのエンジニアによって独立して開発された新しいタイプの機器です 網状溶接技術と顧客のニーズにおける彼らの長年の経験に基づいて.工場が発展している中級顧客に より多くの選択肢を提供します.
ワイヤ網パネル溶接機は,溶接点を形成するために,前もって配置された縦線と横線に圧力と電気を適用する装置です.
1上部接触圧力スプリングの使用寿命は10年以上です.000定位負荷で1000サイクル
2メインモーターは,7.5KWの変速ブレーキモーターを使用して,溶接圧と速度を保証します.
3網の精度を確保するために,オーバーラインリング模具を使用します.
4横線糸の位置の正確性を保証する横線検出装置があります.
5単相溶接トランスフォーマー 200KVA
6電極ブロックは,硬さ ≥ 78 HRB と導電率 ≥ 50 MS/m のクロムジルコニウム銅で作られています. 仕様は35×35×35 mmです.作業面は,使用のために交換することができます電子ブロックの利用率を増加させる.上部電極は,硬さ≥78HRB,導電率≥50MS/mのクロムジルコニウム棒で作られています.規格は25mm.
7電極保持器はT2銅四角形で,導電性が≥56MS/mで,銅板間の導電性を高め,電極の寿命を延長します.
8高伝導性のワイヤーはT2銅条ででき,冷たい曲げ法で製造され,溶接品質を保証し,使用寿命を延長します.
ワイヤ・メッシュ・パネル・ウェルディング・マシンの特徴
縦線 配線
縦線システムは,材料の供給検出,直しシリンダー,ワイヤロールで構成されています.
1給水検出は,長さ線に沿った材料不足状態をチェックするために使用され,溶接機の動作の連続性を保証します.
2網の平らさを確保するために,直す装置は単一の直すプロセスを用いて行われます.
クロスワイヤホッパー
1横線ホッパーは,直し,カット標準長さの強化棒を,溶接に必要なメインマシンの溶接電極位置に供給する輸送装置です.横棒材料ホッパーは,直し,カット標準長度強化棒を熱付けに必要なメインマシンの溶接電極位置に供給する輸送装置です. プラットフォーム梯子,貯蔵箱,放出ホッパーから構成されています. プラットフォーム梯子,貯蔵箱,放出ホッパーから構成されています.
2ステップモーターは自動的にフィラメントを拾い,指定位置に自動的に落とします.
3横線ホッパーはトレイ型で,作業者がワイヤを操作しやすくし,労働量を減らす.
リサイクル・プル・メッシュ
1繰り返しの引き網処理は,プログラムによって設定されたパラメータに従って,既に溶接された水平線を引っ張ってグリッドを形成することを含む.プログラムによって設定されたパラメータに従って,既に溶接水平線を引っ張ってグリッドを形成する繰り返し網処理網の長さに基づいて,このプロセスは網のシート全体が完全に引き出されるまで何度も繰り返すことができます.このプロセスは,網のシート全体が完全に引き出されるまで何度か繰り返すことができます..
2網状フックは機械的に引っ張られ,フックを上げたり下げたりするために空気力による支援があります.フックを上げ下ろすための気力補助装置.
刈り機
高精度のシーリングマシンで 2mm の横線線穴を切り,網の粗い辺を 1mm 内に残します. (三つのオプション)
制御システム
1PLCプログラム可能な制御システムとタッチスクリーン操作インターフェースを使用します.
2各機能構造は故障検出装置を装備し,自動アラームとシャットダウン機能を備えています.
3各メカニズムのメッシュ仕様と動作パラメータはタッチスクリーンインターフェースで設定されます.
4主制御キャビネットのタッチスクリーンを通して,溶接電流と時間を設定します.
5鋼網の溶接制御器と同期制御のためのタイリスターを使用して,トランスフォーマーの一時溶接または各セクションの別々の制御を達成することが可能です.
6. CNC制御キャビネットは,世界的に有名なブランドを使用します. CNC制御キャビネットは,世界的に有名な電気ブランドを採用し,安定したパフォーマンス,正確な制御,高い信頼性,寿命も長くなっています失敗率と維持コストを削減する
ワイヤ・メッシュ・パネル・ウェッディング・マシン 技術パラメータ
| ポイント | 基本パラメータ |
| メッシュの幅 | 1000~2500mm |
| メッシュの長さ | 調節可能 |
| 線線の最大空間 | 2500mm |
| 線線直径 | 2.5~6mm |
| 横線直径 | 2.5~6mm |
| 主機の寸法 | 3200*2000*1700mm |
| 機械の重さ | 5.5T |
| 必要な電力 | 100KVA 工場電源トランスフォーマー (100m以内) |
| 電圧 | 380V 50HZ |
| 線線間隔 | 100-250mm 調節可能 |
| 横線間隔 | ≥50mm,調節可能 |
| 電極数 | 24個 |
| リバー材料 | 炭素含有量が0.2%を超えない,拉伸強度が650MPaを超えない平面または肋骨の強化棒 |
| 溶接速度 | 60~90回/分 |
| 溶接トランスフォーマー | 200KVA*6個 |
| 電線の供給方法 | コイルワイヤの供給,自動直す |
| クロスワイヤの供給方法 | 直し切る 自動落下 |
| 報道方法 | スプリングプレス,モーターパワー |
| ラインの方向を調整する | 手動で |
| メッシュの形状 | サーボモーターで網を引っ張る,気圧フック |
| 引網のサーボモーター | 2KW |
| メインモーター | 7.5KW |
| 横線が落ちるモーター | 20N/M |
| 完成品の方法 | 自動切断網面パネル |
ワイヤメッシュパネルの応用
この路灯は,高い明るさ,省エネ,環境保護,安装が簡単である.IP67の防水評価があり,CE認証を通過している.学校には適しています3年間の保証期間があります. さらに,私たちはあなたのニーズを満たすために様々なスタイルを提供することができます.

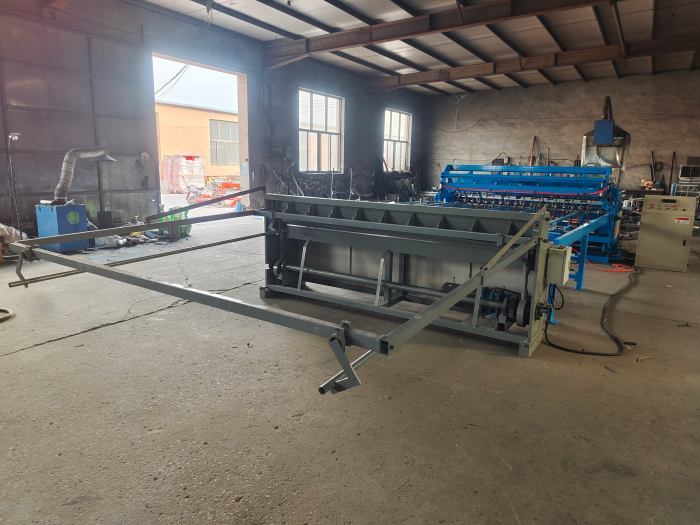

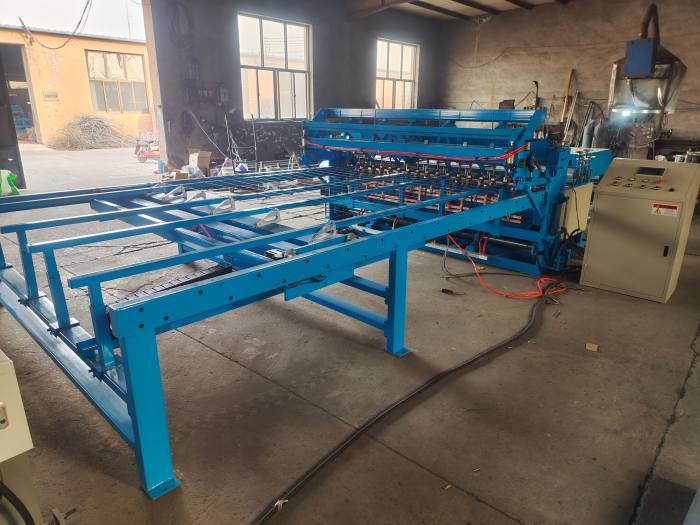

ワイヤー・メッシュ・パネル・ウェルディング・マシン 写真
