空港フェンスワイヤの直径3.7mmメッシュ 50*200mmワイヤメッシュ 溶接機
商品の詳細
| 製品名 | ワイヤーメッシュ溶接機 | 縦ワイヤー | Pre-cut |
|---|---|---|---|
| 横線 | Pre-cut | 溶接棒の数 | 51PCS |
| 溶接棒のサイズ | 30*30*30mm | 溶接変圧器 | 160kva*9個 |
| 引っ張りメッシュ装置 | サーボモーター | 縦型ワイヤーホッパーの収納量 | 1トンワイヤー |
| 線径 | 3-5mm | フェンスの高さ | 1000～2500mm |
| ハイライト | 3.7mmワイヤ網の溶接機,空港フェンス用ワイヤ・メッシュマシン,50x200mm メッシュの溶接機 |
||
製品の説明
空港フェンスワイヤー直径 3.7 ミリメートルメッシュ 50*200 ミリメートルワイヤーメッシュ溶接機
ワイヤーメッシュ溶接機のご紹介
ワイヤメッシュ溶接機は、その構造により、縦ワイヤ自動供給装置、自動材料配置、メインメッシュ溶接機、横ワイヤホッパー自動落下、サイクリックメッシュ牽引機構、曲げ機（オンライン曲げ）、ロボットアームシートピッキングとスタッキングの7つの主要セクションに分かれています。斬新なデザイン、堅牢な機械フレーム、使いやすい操作性を備え、高いコストパフォーマンスを実現します。
金網溶接機の特徴
1. オンライン曲げにより高効率かつ連続作業が可能です。オフラインでの搬送や二次測位が不要となり、前工程とシームレスに接続して自動フローを実現します。これにより、手作業による取り扱いに伴う安全上のリスクを回避しながら、生産効率が大幅に向上します。
2. ロボットアームによるシートハンドリングにより、必要な作業員の数と労働強度の両方が大幅に削減されます。
3. メッシュ牽引台車が移動範囲内で前後に移動してメッシュ描画動作を実行します。溶接抵抗を軽減し、省スペース化を実現します。
4. 自動ラインワイヤ送給装置
1. ラインワイヤ保管装置、1T ワイヤ容量。
2.サーボモーターは同期ベルトによってラインワイヤ送給装置を接続し、正確な送給を保証します。
3.21秒で61本の線を送電可能。
4.サーボモーターがラインワイヤーの押し込みを制御します。
1.クロスワイヤーストレージデバイス、1Tワイヤー容量。
2.ステップモーターでクロスワイヤー落下を制御。
3.特別に設計されたクロスワイヤーフィーダーは、クロスワイヤーが落下したときにクロスワイヤーをまっすぐに保証します。
1.SMCブランドのエアシリンダー制御溶接。
2.上部電極ベースと下部電極ベースは銅一体鋳造の水冷式です。
3.溶接電極: 30*30*30mm、6面使用。
4.鋳造型水冷溶接変圧器。
ワイヤーメッシュ溶接機の技術パラメータ
| モデル | DX-2500FA |
| フェンスの高さ | 1000～2500mm |
| フェンスの長さ | 2500mm |
| 縦方向の配線スペース | 50～200mm |
| 横配線スペース | 50～200mm |
| 溶接リソース | エアシリンダ |
| 制御システム | PLCとタッチスクリーン |
| 押し縦ワイヤーモーター | サーボモーター 1.0kw |
| ドロップ縦ワイヤーモーター | サーボモーター 1.0kw |
| 初めての牽引メッシュモーター | サーボモーター 1.5kw |
| 2回目のメッシュの引っ張り | サーボモーター 1.0kw |
| ベンディングマシンのモーター | 7.5kw |
| 曲げてからメッシュを3回目で引っ張る | サーボモーター 1.0kw |
| メッシュスタッキング | 自動 |
| 必要床面積 | 30*10メートル |
ワイヤーメッシュ溶接機の用途
高速道路のガードレール、市場の隔離フェンス、自治体の隔離フェンス、開発区域の隔離フェンス、工場の隔離フェンス、鉄工のガードレール、埠頭のガードレールメッシュ、住宅コミュニティの隔離ガードレール。

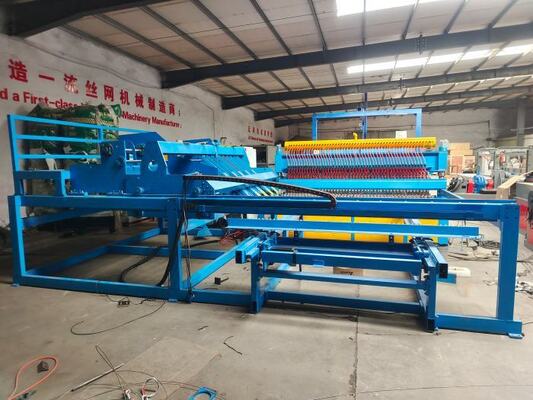

ワイヤーメッシュ溶接機の写真
