24 pcs 電極網格 サイズ 100*100mm 強化鋼棒網格 溶接機

24本 電極メッシュサイズ 100*100mm 鉄筋溶接機

鉄筋溶接機の紹介

鉄筋溶接機は、鉄筋をメッシュ状に自動溶接し、建設に使用されます。PLC制御により、電気と圧力を使用してワイヤーの交差部を正確にクランプおよび溶接します。機械はメッシュを継続的に引き出し、切断して効率的な生産を行います。高速溶接、正確なサイズ、省エネ操作、簡単なタッチスクリーン制御を備え、サーボモーターとエアシリンダーによる安定したパフォーマンスをサポートします。

鉄筋溶接機の特長

1. 新設計により、出力が20%向上し、空気使用量が30%削減され、シリンダーが60%短縮され、570KGの圧力を供給し、電力を50%節約し、バルブ接続が簡素化されます。

2. 特殊鋼管により、縦線供給が容易になり、サーボモーターがワイヤーを遠くまで送り、SMCシリンダーが自動クランプし、スロットトンネルが電極を保護するために持ち上がります。

3. 1T容量のクロスワイヤーフィーダーは、モーターと減速機を使用して一括供給し、サーボモーターは大きなトルクで正確で安定したワイヤー落下を保証します。

4. メッシュプルはサーボモーターと減速機によって駆動され、SMCシリンダーがフックリフトを制御し、PLCがタッチスクリーンを介してワイヤー間隔を調整します。

5. PLC制御システムにより、機械全体の正確で自動化された操作が保証され、簡単なパラメータ設定、リアルタイム監視、安定したパフォーマンスが可能になります。

6. 横線ホッパー：ステッピングモーターがディスク型装置を駆動してワイヤーを自動的に落下させ、ホッパーは最大1.5トンのワイヤーを貯蔵できます。ホッパーにクロスワイヤーがない場合、装置は自動的に停止します。

7. 縦線供給機構：サーボモーターにプラネタリー減速機が装備されており、空気圧圧縮線供給装置を駆動して溶接位置にワイヤーを送ります。装置は自動的に溶接されます。

8. メッシュプル機構：プラネタリー減速機をサポートするサーボモーターが空気圧クランプメッシュプル装置を駆動し、システムの安定性と溶接メッシュの標準サイズを保証します。自動往復メッシュ描画により、長尺サイズのメッシュの生産が可能です。

9. 水冷式溶接電極と新しいタイプの特殊水冷トランス溶接メッシュ（エポキシ樹脂付き）を採用しており、従来のトランスよりもサイズが小さく、安全性と信頼性が高くなっています。

10. 低電圧電気機器は、シュナイダー製で、機器の効率的で安定した動作を保証する有名ブランドです。

11. ホッパー装置にクロスワイヤーがない場合、機械は自動的に停止します。

12. 機械に不具合が発生した場合、PLCがアラームを発し、機械の調整が容易になります。

13. クロスワイヤー間隔調整は、PLCマイクロコンピューター制御を採用し、タッチスクリーンで設定します。非常に簡単で便利な操作が可能です。

14. メッシュプルシステムはサイクルで自動計算されます。手動設定は不要です。メッシュプルカーは、メッシュプル完了後に自動的に原点に戻ることができます。

鉄筋溶接機の利点

1. 効率的で高速：自動溶接により、生産効率が向上し、人件費が削減されます。
2. 安定した溶接品質：強力な溶接と均一な接続により、メッシュの強度と耐久性が保証されます。
3. 精密制御：PLCシステムが溶接パラメータを調整し、高精度な溶接と寸法制御を実現します。
4. 省エネ・環境に優しい：合理的な設計により、エネルギーとガスの消費量が削減され、より経済的な運用が可能になります。
5. 簡単な操作：タッチスクリーン制御インターフェースにより、生産状況の簡単な設定と監視が可能です。
6. 幅広い用途：さまざまな鉄筋仕様に対応し、多様なプロジェクト要件を満たします。
7. コンパクトな構造：工場スペースを節約し、設置とメンテナンスを容易にします。

鉄筋溶接機の技術パラメータ

鉄筋溶接機の用途

補強メッシュは、主に高速道路、鉄道、空港滑走路などのインフラ建設に使用されます。道路の安定性と耐久性を向上させ、ひび割れの発生を低減します。

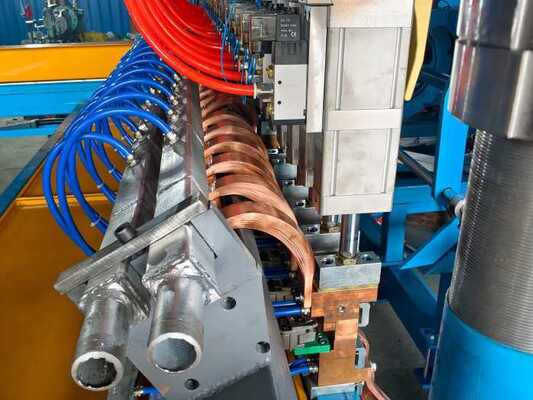

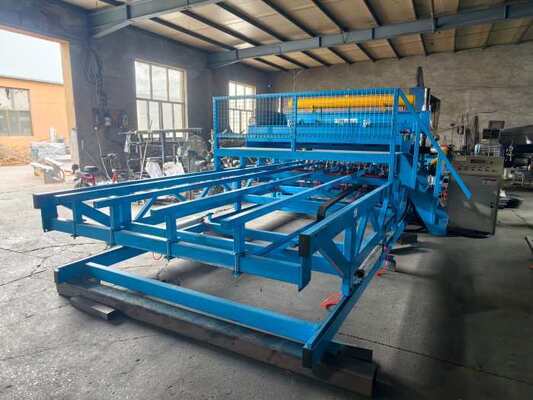

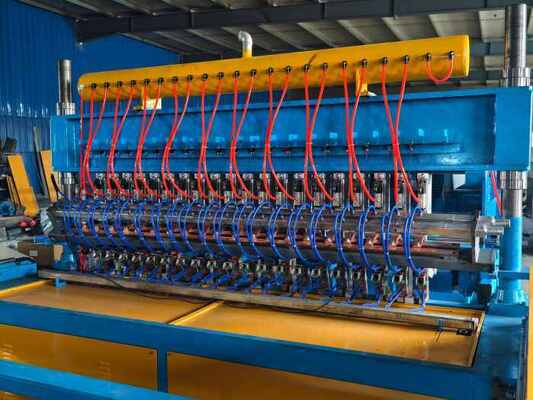

鉄筋溶接機の写真
