5-12mm 強化網の溶接機 / BRC コンクリート 強化網パネル 溶接機

5-12mm 補強メッシュ溶接機/BRC コンクリート補強メッシュ パネル溶接機

5-12mm 補強メッシュ溶接機 / BRC コンクリート補強メッシュ パネル溶接機の紹介

鉄筋ワイヤーメッシュ溶接機は、鋼線を自動的に溶接して建設用のメッシュにします。 PLC によって制御され、電流と圧力を使用してワイヤの交差部を正確にクランプして溶接します。この機械はメッシュを連続的に引っ張ったり、切断したりすることで、効率的な生産を実現します。高い溶接速度、正確な寸法設定、省エネ操作、簡単なタッチスクリーン制御が特徴で、サーボモーターとエアシリンダーによって安定したパフォーマンスをサポートします。

5-12mm 補強メッシュ溶接機 / BRC コンクリート補強メッシュ パネル溶接機の特徴

1. 新しい設計により、出力が 20% 向上し、空気使用量が 30% 削減され、シリンダーが 60% 短縮され、570KG の圧力が供給され、電力が 50% 節約され、バルブ接続が簡素化されました。

2. 特殊鋼管によりラインワイヤの送給が容易です。サーボはワイヤーをさらに送ります。 SMC シリンダはオートクランプ。スロットトンネルは電極を保護するために持ち上げられます。

3. 1T容量のクロスワイヤーフィーダーは、バルクフィード用のモーターと減速機を使用します。サーボモーターにより、大きなトルクで正確かつ安定したワイヤー落下を実現します。

4. メッシュの引っ張りは減速機付きサーボモーターによって駆動され、SMC シリンダーがフックリフトを制御し、PLC がタッチスクリーンを介してワイヤー間隔を調整します。

5. PLC制御システムは、機械全体の正確な自動化された動作を保証し、簡単なパラメータ設定、リアルタイム監視、安定したパフォーマンスを可能にします。

6. 効率的かつ迅速: 自動溶接により生産効率が向上し、人件費が削減されます。
7.安定した溶接品質：強力な溶接と均一な接続により、メッシュの強度と耐久性が保証されます。
8. 正確な制御: PLC システムは、高精度の溶接と寸法制御のために溶接パラメータを調整します。
9. 省エネで環境に優しい：合理的な設計により、エネルギーとガスの消費量が削減され、より経済的な運用が可能になります。
10. 簡単な操作: タッチスクリーン制御インターフェイスにより、簡単なセットアップと生産ステータスの監視が可能になります。
11. 幅広い用途: さまざまなプロジェクト要件を満たすために、さまざまな鉄筋仕様をサポートします。

5-12mm 補強メッシュ溶接機/BRC コンクリート補強メッシュ パネル溶接機の利点

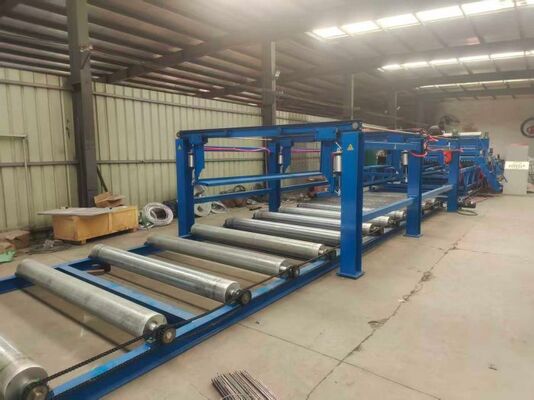

1. メッシュ装置を引っ張る

プログラムで設定されたパラメータに従って、溶接されたクロスワイヤーをメッシュから引き抜くことであり、メッシュの長さに応じて、メッシュ全体が完全に引き抜かれるまで、複数の往復引っ張りメッシュを実現できます。下部フレーム、可動牽引メッシュフレーム、牽引メッシュカー、支持メッシュチューブの4つの部分で構成されています。

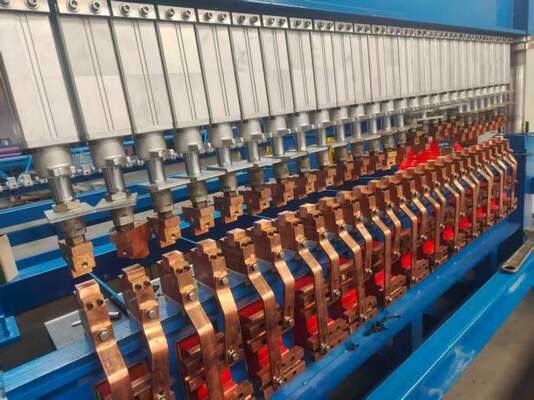

2. 上下の電極はすべて特殊なCuCrZrを採用しており、導電性、硬度、耐摩耗性がすべて非常に優れており、縦セルの切り替え時間は約30秒に短縮されます。溶接電極はクランクを通過するスピンドルによって駆動され、調整可能なスプリング圧力で取り付けられます。この構造は気候に影響されず、メンテナンスと使用が便利です。
また、上下の電極は両方とも水冷システムを採用しており、機械動作時の上部と下部の電極の熱を軽減し、24時間連続動作できます。

3. クロスワイヤー式自動落下式ホッパー
この装置は、溶接要件に応じてプレカット鋼線をメッシュ溶接機の溶接電極位置に送ることができる一種の供給装置であり、約1トンのプレカットクロスワイヤを保管でき、頻繁な供給の強度を大幅に軽減します。
a）このホッパーはプラットフォーム、2つのはしご、落下ホッパーで構成されており、それらはすべて前後に引っ張るメッシュラックに取り付けられています。
b) プラットフォームの両側にはしごがあり、操作が簡単です。
c)落下ホッパーは円盤状の溝車を採用し、ワイヤーを正確に取り出します。溶接要件に応じて、横方向鋼線を1本ずつプッシャーの位置に均等に送り込みます。ワイヤー落下ワイヤーパワーは13.5N.Mステップモーターです。
d)クロス鋼線の均一性を確保するために、メッシュ溶接機のダウンビームのプッシャーの押し位置にクロス鋼線位置決めクラッパーのセットが取り付けられています。拍手力はシリンダー径40mmの3軸シリンダーです。

4. 線線整列・自動送り装置

ラインワイヤ自動供給装置は、手動で通されたラインワイヤをメインメッシュ溶接機の溶接電極位置に自動的に送り、メインメッシュ溶接機が溶接プロセスを完了しやすくするためのものです。ラインワイヤ供給車が自動供給している場合、次のラインワイヤグループは手動で準備され、シャットダウンすることなくメインメッシュ溶接機の生産を実現でき、生産効率が大幅に向上します。

a)ラインワイヤ送給車、調心装置、前後ワイヤローラ、送給車フレームで構成されます。
b) 線線クランプ装置は 16 ～ 26 個あり、線線送出車のビームに取り付けられており、クランプ動作はエアシリンダによって実現されます。
c) 線路整列位置決め装置が上下に動きます。ラインワイヤを手動で通す前に、位置合わせおよび位置決め装置を持ち上げて、すべてのラインワイヤの長さが一定であることを確認します。

5-12mm 補強メッシュ溶接機/BRC コンクリート補強メッシュ パネル溶接機の技術パラメータ

補強メッシュの用途

1.建設：床、壁、スラブ、屋根の補強。
2.道路プロジェクト:高速道路、橋、トンネルのコンクリート補強に使用されます。
3.水利：ダム、貯水池、運河の法面の強化。
4.採掘サポート：安全サポートのためにトンネルや地下道で使用されます。
5.工業用床材：工場や倉庫の床の補強材。
6.プレハブコンポーネント：パイプや暗渠などのプレキャストコンクリート製品のフレームワーク。

5-12mm 補強メッシュ溶接機 / BRC コンクリート補強メッシュ パネル溶接機の写真
