メッシュ サイズ 150*150mm 4mm PLC の構造の網の溶接装置
商品の詳細
| 製品名 | 構造の網の溶接装置 | アフターサービスの提供 | 海外で機械のサービスを提供できるエンジニア |
|---|---|---|---|
| 電圧 | 380V/440V/415V/220V | 使用法 | 溶接の塀の網 |
| 重さ | 4.5 T | 寸法 | 7000mm*3200mm*1700mm |
| 状態 | 新しい | Current | 50-150A |
| 溶接速度 | 40-70回/分 | 保証 | 1年 |
| ハイライト | 150x150mm建設メッシュ溶接機、4mm PLCメッシュ溶接装置、PLC付き建設メッシュ溶接機,4mm PLC mesh welding equipment,construction mesh welding machine with PLC |
||
製品の説明
メッシュサイズ 150*150mm 4mm PLC 建設メッシュ 溶接機器
建築網の溶接機器の紹介
1機械全体は,高度な自動化で,人間と機械のインターフェース+PLCプログラミング制御モードによって制御されます.
2熱電線,冷筋線,黒い線,その他の材料を溶接することができます.
3ユーザの容量に応じて,一回式または断片式溶接が採用され,柔軟性も高い.
4ユニットは,仕様調整と保守を容易にするために分離可能な構造として設計されています.
5トランスフォーマーには強制水冷却装置があり,流量保護装置が装備されているため,ユニットは信頼性と連続性で動作できます.
6溶接圧が均等で,すべての溶接合体の質が保証される.
7横軸バーブランキング装置は,労働強度を削減し効率を改善するために自動給餌のためのステップモーターを採用します.
8ネットワークの垂直次元は,エンジニアリングのマルチ仕様変更のニーズを満たすためにスクリーン入力によって変更することができます.
9横軸バーの空白位置は,磁気材料の投げメカニズムで装備されており,高速な空白速度と高い生産効率を持っています.
10電極には,横軸強化の信頼性と精度の高い空白を確保するための装置が装備されています.
建築網の溶接機器の特徴
メイン・メッシュ・ウェルディング・マシン
1溶接機は,溶接点を形成するために,前もって配置された縦線と横線に圧力と電気を適用する装置です.
2上部接触圧力スプリングの使用寿命は10年以上です.000定位負荷で1000サイクル
3メインモーターは,7.5KWの変速ブレーキモーターを使用して,溶接圧と速度を保証します.
4網の精度を確保するために,オーバーラインリング模具を使用します.
5横線糸の位置の正確性を保証する横線検出装置があります.
6単相溶接トランスフォーマー 200KVA
7電極ブロックは,硬さ ≥ 78 HRB と導電率 ≥ 50 MS/m のクロムジルコニウム銅で作られています. 仕様は35×35×35 mmです.作業面は,使用のために交換することができます電子ブロックの利用率を増加させる.上部電極は,硬さ≥78HRB,導電率≥50MS/mのクロムジルコニウム棒で作られています.規格は25mm.
8電極保持器はT2銅四角形で,導電性が≥56MS/mで,銅板間の導電性を高め,電極の寿命を延長します.
9高伝導性のワイヤーはT2銅条ででき,冷たい曲げ法で製造され,溶接品質を保証し,使用寿命を延長します.
線を長方向に供給する
1縦線システムは,材料の供給検出,直線シリンダーとワイヤロールで構成されています.
給水検出は,長さ線に沿った材料不足状態をチェックするために使用され,溶接機の動作の連続性を保証します.
2網の平らさを確保するために,直す装置は単一の直すプロセスを用いて行われます.
横線ホッパー
1横線ホッパーは,直し,カット標準長さの強化棒を,溶接に必要なメインマシンの溶接電極位置に供給する輸送装置です.横棒材料ホッパーは,直し,カット標準長度強化棒を熱付けに必要なメインマシンの溶接電極位置に供給する輸送装置です. プラットフォーム梯子,貯蔵箱,放出ホッパーから構成されています. プラットフォーム梯子,貯蔵箱,放出ホッパーから構成されています.
2ステップモーターは自動的にフィラメントを拾い,指定位置に自動的に落とします.
3横線ホッパーはトレイ型で,作業者がワイヤを操作しやすくし,労働量を減らす.
リサイクル・プル・メッシュ
1繰り返しの引き網処理は,プログラムによって設定されたパラメータに従って,既に溶接された水平線を引っ張ってグリッドを形成することを含む.プログラムによって設定されたパラメータに従って,既に溶接水平線を引っ張ってグリッドを形成する繰り返し網処理網の長さに基づいて,このプロセスは網のシート全体が完全に引き出されるまで何度も繰り返すことができます.このプロセスは,網のシート全体が完全に引き出されるまで何度か繰り返すことができます..
メッシュフックは機械的に引っ張られ,フックを上げ下ろすのに空気力による支援が与えられます.メッシュフックは機械的に引っ張られます.フックを上げ下ろすための気力補助装置.
制御システム
1PLCプログラム可能な制御システムとタッチスクリーン操作インターフェースを使用します.
2各機能構造は故障検出装置を装備し,自動アラームとシャットダウン機能を備えています.
3各メカニズムのメッシュ仕様と動作パラメータはタッチスクリーンインターフェースで設定されます.
熱帯電流と時間は,主制御キャビネットのタッチ画面で設定されます.
4鋼網の溶接制御器と同期制御のためのタイリスターを使用して,トランスフォーマーの一時溶接または各セクションの別々の制御を達成することが可能です.
建築用網格溶接装置の技術パラメータ
| ポイント | 基本パラメータ |
| メッシュの幅 | 1000~2500mm |
| メッシュの長さ | 調節可能 |
| 線線の最大空間 | 2500mm |
| 線線直径 | 3~6mm |
| 横線直径 | 3~6mm |
| 主機の寸法 | 3200*2000*1700mm |
| 機械の重さ | 5.5T |
| 必要な電力 | 100KVA 工場電源トランスフォーマー (100m以内) |
| 電圧 | 380V 50HZ |
| 線線間隔 | 150-250mm 調節可能 |
| 横線間隔 | ≥50mm,調節可能 |
| 電極数 | 24個 |
| リバー材料 | 炭素含有量が0.2%を超えない,拉伸強度が650MPaを超えない平面または肋骨の強化棒 |
| 溶接速度 | 60~90回/分 |
| 溶接トランスフォーマー | 200KVA*6個 |
| 電線の供給方法 | コイルワイヤの供給,自動直す |
| クロスワイヤの供給方法 | 直し切る 自動落下 |
| 報道方法 | スプリングプレス,モーターパワー |
| ラインの方向を調整する | 手動で |
| メッシュの形状 | サーボモーターで網を引っ張る,気圧フック |
| 引網のサーボモーター | 2KW |
| メインモーター | 7.5KW |
| 横線が落ちるモーター | 20N/M |
| 完成品の方法 | 自動切断網面パネル |
建築用メッシュ の 応用
建設網の溶接機器は主に: 建設網の溶接,フットボール場,鉄道,高速道路,橋,建物,住宅区の溶接に使用されます.

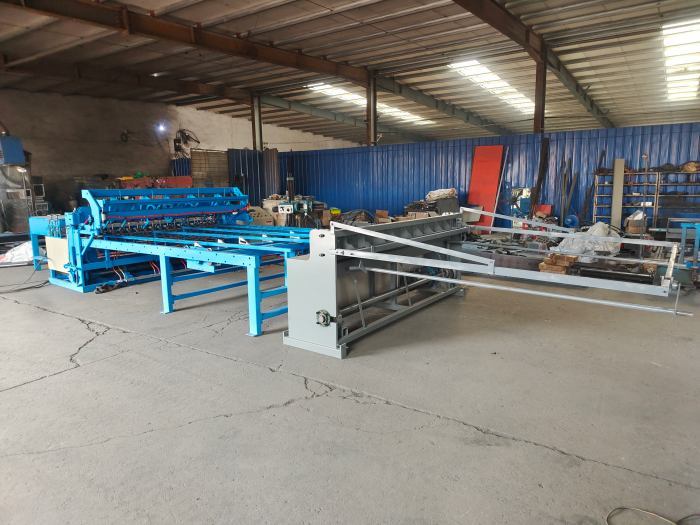

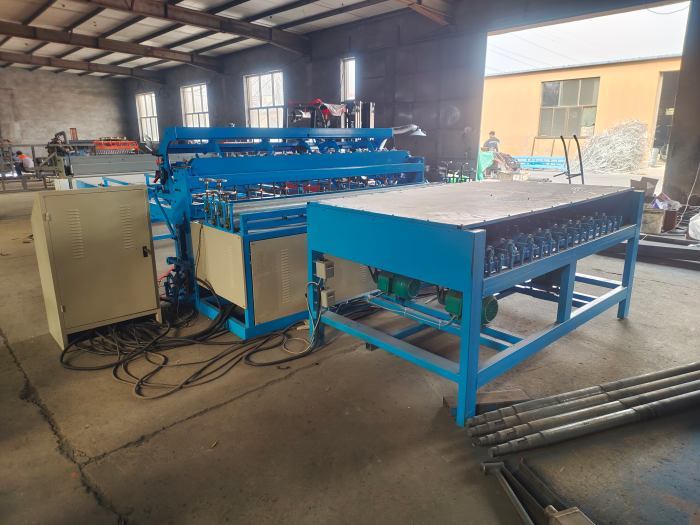

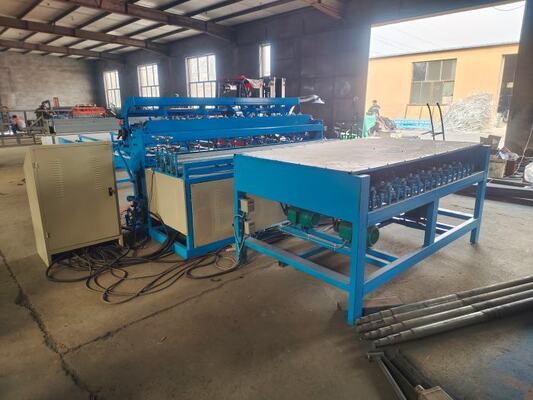

建設網の溶接機器 写真
