メッシュ サイズ 100*100mm PLC の構造のメッシュ パネルの溶接機
商品の詳細
| 製品名 | 建設メッシュパネル溶接機 | タイプ | 全自動 |
|---|---|---|---|
| ライン ワイヤー スペース | 100mm-300mm | クロス ワイヤー スペース | 50mm-300mm |
| 力 | 7.5kw | メッシュ幅 | 0.5m-2.0m |
| 溶接速度 | 40-60回/分 | 自動シャー | はい |
| 網パネルの長さ | 1～6m | 線線直径 | 3-6mm |
| クロス ワイヤーの直径 | 3-6mm | 生産能力 | 1時間あたり300個 |
| ハイライト | 100×100mmPLC網状溶接機,建設網状パネル溶接機,PLC制御網状溶接機器 |
||
製品の説明
メッシュ サイズ 100*100mm PLC の構造のメッシュ パネルの溶接機
建設メッシュパネル溶接機の紹介
ワイヤーメッシュパネル溶接機は、あらかじめ配置された縦線と横線に圧力と電気を加えて溶接点を形成する装置です。
1. 上側接圧バネは定格荷重で1000万回以上の寿命があります。
2.メインモーターは7.5KW可変周波数ブレーキモーターを使用して、溶接圧力と速度を確保します。
3. メッシュの精度を確保するためにオーバーライニング金型を使用します。
4. クロスライン検出装置があり、クロスライン糸の配置位置の精度を保証します。
5. 電力 200 KVA の単相溶接変圧器
6. 電極ブロックは、硬度 HRB ≥ 78、導電率 ≥ 50 MS/m のクロムジルコニウム銅でできています。仕様は35×35×35mmです。作業面を交換して使用できるため、電極ブロックの利用率が向上します。上部電極は硬度 HRB ≥ 78、導電率 ≥ 50 MS/m のクロムジルコニウム棒でできており、仕様は ∅25 mm です。
7. 電極ホルダーは、導電率 56 MS/m 以上の T2 銅四角形で作られています。これにより、銅板間の導電性が向上し、電極の寿命が延びます。
8.高導電性ワイヤはT2銅ストリップで作られ、冷間曲げプロセスによって製造されているため、溶接品質が保証され、耐用年数が延長されます。
建設メッシュパネル溶接機の特徴
縦方向ワイヤ送給
縦ラインシステムは材料送り検出部、矯正シリンダー、ワイヤーリールで構成されています。
1. 送り検出は、縦線に沿った材料の不足状態をチェックするために使用され、溶接機の動作の継続を保証します。
2. 矯正装置は、メッシュの平坦性を確保するために単一の矯正プロセスを使用して実行されます。
クロスワイヤーホッパー
1. クロスワイヤホッパーは、溶接の必要に応じて、真っ直ぐに切断された定長の鉄筋を主機の溶接電極位置に供給する搬送装置です。 クロスバー材ホッパーは、溶接の必要に応じて、真っ直ぐに切断された定長の鉄筋を主機の溶接電極位置に供給する搬送装置です。プラットフォームはしご、保管ビン、排出ホッパーで構成されます。プラットフォームはしご、保管ビン、排出ホッパーで構成されます。
2. ステッピングモーターがフィラメントを自動的に拾い上げ、指定した位置に自動的に落下させます。
3. クロスワイヤーホッパーはトレイ式なので、作業者のワイヤー操作が容易で労働力が軽減されます。
プルメッシュをリサイクル
1. 反復プルメッシュプロセスでは、プログラムで設定されたパラメータに従って、すでに溶接されている水平線を引き出してグリッドを形成します。反復ネットプロセスでは、プログラムで設定されたパラメータに従って、すでに溶接されている水平線を引き出してグリッドを形成します。ネットの長さに応じて、ネットシート全体が完全に引き抜かれるまで、このプロセスを複数回繰り返すことができます。ネットの長さに応じて、ネットシート全体が完全に引き抜かれるまで、このプロセスを複数回繰り返すことができます。
2. メッシュ フックは機械的に引っ張られ、フックの昇降には空気圧の補助が行われます。メッシュ フックは機械的に引っ張られ、フックの昇降には空気圧の補助が行われます。
シャーリングマシン
高精度シャーリングマシンにより、メッシュの粗さを1mm以内に残しながら、2mmのクロスワイヤー穴をカットできます。(3つのオプション)
制御システム
1. PLCプログラマブル制御システムとタッチスクリーン操作インターフェイスを使用します。
2. 各機能構造には故障検出装置が装備されており、自動警報およびシャットダウン機能があります。
3. メッシュ仕様と各機構の動作パラメータはタッチスクリーンインターフェイスを通じて設定されます。
4. 溶接電流と時間は、主制御盤のタッチスクリーンを通じて設定します。
5. スチールメッシュ溶接コントローラと同期制御用サイリスタを使用することにより、トランスの同時溶接や各部の個別制御が可能です。
6. CNC 制御キャビネットは世界的に有名なブランドを使用しています。 CNC 制御キャビネットは世界的に有名な電気ブランドを採用しており、安定した性能、正確な制御、高い信頼性、より長い耐用年数を確保しながら、故障率とメンテナンスコストを削減します。
建設メッシュパネル溶接機の技術的パラメータ
| アイテム | 基本パラメータ |
| メッシュの幅 | 1000～2500mm |
| メッシュの長さ | 調整可能 |
| 最大。線路のスペース | 2500mm |
| 線径 | 2.5～6mm |
| クロスワイヤー径 | 2.5～6mm |
| 主機寸法 | 3200*2000*1700mm |
| 機械重量 | 5.5T |
| 必要な電力 | 100KVA工場電源変圧器(100m以内) |
| 電圧 | 380V 50HZ |
| ラインワイヤースペース | 100-250mm、調整可能 |
| クロスワイヤースペース | ≥50mm、調整可能 |
| 電極数 | 24個 |
| 鉄筋材料 | 炭素含有量が 0.2% 以下、引張強さが 650 MPa 以下の平筋またはリブ付き鉄筋。 |
| 溶接速度 | 60～70回/分 |
| 溶接変圧器 | 200KVA*6個 |
| 線路の送り方 | コイルワイヤ送り、自動矯正 |
| クロスワイヤーの送り方 | まっすぐにしてカット、自動落下 |
| プレスのやり方 | スプリングプレス、モーター動力 |
| 線の引き方を調整する | マニュアルによる |
| メッシュの形成方法 | サーボモーターでメッシュを引っ張り、空気圧フック |
| メッシュ引き込み用サーボモーター | 2KW |
| メインモーター | 7.5KW |
| 落下クロスワイヤーのモーター | 20N/M |
| 完成品の作り方 | 自動カットメッシュパネル。 |
ワイヤーメッシュパネルの用途
この街路灯は、高輝度、省エネ、環境保護、簡単な設置が特徴です。 IP67の防水等級を持ち、CE認証を取得しています。学校、公園、道端、工場、広場などに適しています。保証期間は3年です。さらに、お客様のニーズに合わせてさまざまなスタイルを提供できます。

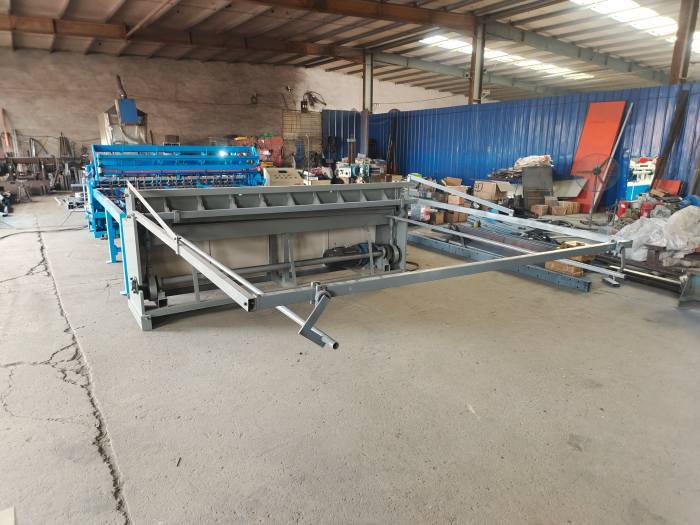

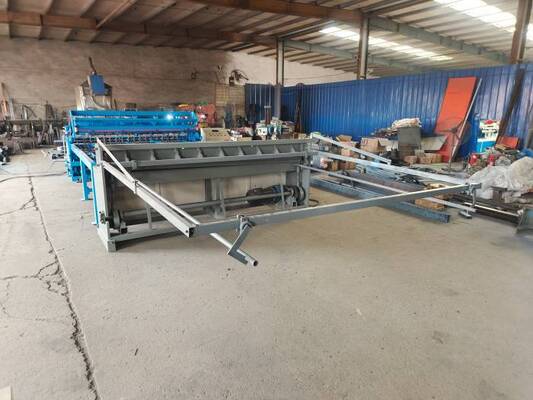

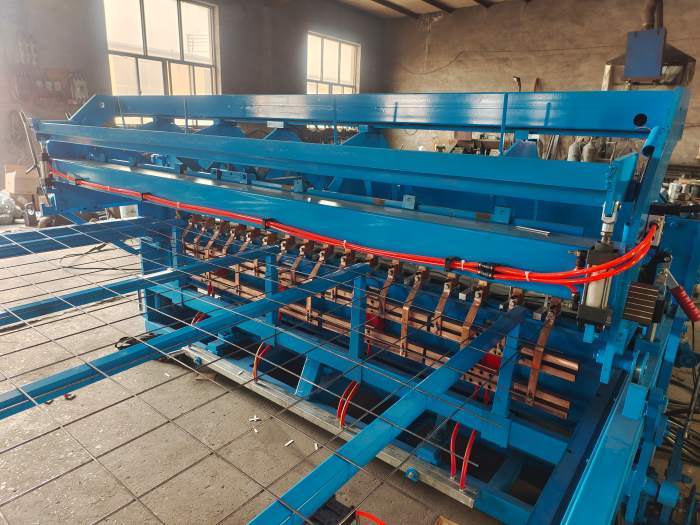

建設メッシュパネル溶接機の写真
