鉄筋 10 ミリメートル補強メッシュ 2.4*6 メートルの鉄筋メッシュ溶接機

鉄筋 10 ミリメートル補強メッシュ 2.4*6 メートルの鉄筋メッシュ溶接機


鉄筋メッシュ溶接機の紹介

鉄筋メッシュ溶接機は、鋼線を自動的にメッシュに溶接して建設します。 PLC によって制御され、電流と圧力を使用してワイヤの交差部を正確にクランプして溶接します。この機械はメッシュを連続的に引っ張ったり、切断したりすることで、効率的な生産を実現します。高い溶接速度、正確な寸法設定、省エネ操作、簡単なタッチスクリーン制御が特徴で、サーボモーターとエアシリンダーによって安定したパフォーマンスをサポートします。

鉄筋メッシュ溶接機の詳細

1. 新しい設計により、出力が 20% 向上し、空気使用量が 30% 削減され、シリンダーが 60% 短縮され、570KG の圧力が供給され、電力が 50% 節約され、バルブ接続が簡素化されました。
2. 特殊鋼管によりラインワイヤの送給が容易です。サーボモーターがワイヤーをさらに送ります。 SMC シリンダはオートクランプ。スロット トンネルが持ち上げられて電極を保護します。
3. 1.5T容量のクロスワイヤーフィーダーは、バルクフィード用のモーターと減速機を使用します。サーボモーターにより、大きなトルクで正確かつ安定したワイヤー落下を実現します。
4. メッシュの引っ張りは減速機付きサーボモーターによって駆動され、SMC シリンダーがフックリフトを制御し、PLC がタッチスクリーンを介してワイヤー間隔を調整します。 プログラムで設定されたパラメータに従って、溶接されたクロスワイヤーをメッシュから引き抜くことであり、メッシュの長さに応じて、メッシュ全体が完全に引き抜かれるまで、複数の往復引っ張りメッシュを実現できます。下部フレーム、可動牽引メッシュフレーム、牽引メッシュカー、支持メッシュチューブの4つの部分で構成されています。
5. PLC制御システムは、機械全体の正確な自動化された動作を保証し、簡単なパラメータ設定、リアルタイム監視、安定したパフォーマンスを可能にします。

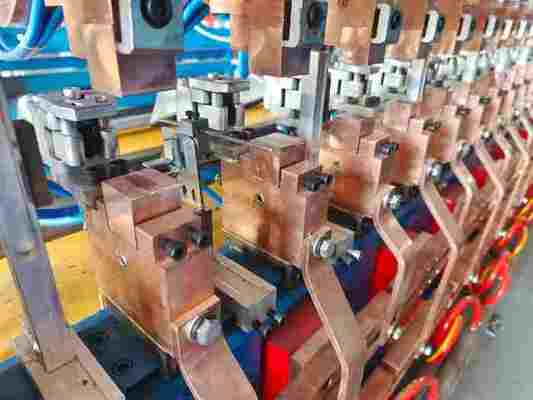

6.上下の電極はすべて特殊なCuCrZrを採用しており、導電性、硬度、耐摩耗性がすべて非常に優れており、縦セルの切り替え時間は約30秒に短縮されます。溶接電極はクランクを通過するスピンドルによって駆動され、調整可能なスプリング圧力で取り付けられます。この構造は気候に影響されず、メンテナンスと使用が便利です。
また、上下の電極は両方とも水冷システムを採用しており、機械動作時の上部と下部の電極の熱を軽減し、24時間連続動作できます。
7. 効率的かつ迅速: 自動溶接により生産効率が向上し、人件費が削減されます。
8.安定した溶接品質：強力な溶接と均一な接続により、メッシュの強度と耐久性が保証されます。
9. 正確な制御: PLC システムは、高精度の溶接と寸法制御のために溶接パラメータを調整します。
10. 省エネで環境に優しい：合理的な設計により、エネルギーとガスの消費量が削減され、より経済的な運用が可能になります。
11. 簡単な操作: タッチスクリーン制御インターフェイスにより、簡単なセットアップと生産ステータスの監視が可能になります。
12. 幅広い用途: さまざまなプロジェクト要件を満たすために、さまざまな鉄筋仕様をサポートします。
13. コンパクトな構造：工場スペースを節約し、設置とメンテナンスを容易にします。

鉄筋メッシュ溶接機の利点

メインメッシュ溶接機：溶接機は特殊な抵抗変圧器と特殊な強制シリンダーを使用して、高速溶接、溶接圧力と接合強度の要件、アクチュエーターの精度を保証します。高い環境適応性と信頼性を備えています。
電気制御システム: PLC プログラマブル制御を使用し、その他の部品はすべて日本から輸入されています。独自の電気オペレーティング システムを使用し、故障アラーム機能を備えたタッチ スクリーン ディスプレイで溶接パラメータを直観的に確認でき、操作が簡単かつ迅速です。したがって、オペレータの要件が軽減されます。

冷却水システム: 変圧器冷却、上部電極冷却、下部電極冷却およびその他の銅ブロック冷却に分かれています。流量計による配水を実現します。各流量計は個別に調整でき、機械が損傷することなく正常に動作するようになります。

ガスソースシステム：SMCジャパン社より輸入し、圧縮空気を清浄化するエアープロセッサーと騒音を低減するマフラーを装備。また、空気圧を安定させるための圧縮空気タンクも付いています。

鉄筋メッシュ溶接機の技術パラメータ



鉄筋メッシュの適用

強化メッシュ製品
強化メッシュパネルは、建設、道路プロジェクト、水利保全、鉱山支援、工業用床材、プレハブ部品などで広く使用されています。
典型的なアプリケーションには次のようなものがあります。
1.建設：床、壁、スラブ、屋根の補強。
2.道路プロジェクト:高速道路、橋、トンネルのコンクリート補強に使用されます。
3.水利：ダム、貯水池、運河の法面の強化。
4.採掘サポート：安全サポートのためにトンネルや地下道で使用されます。
5.工業用床材：工場や倉庫の床の補強材。
6.プレハブコンポーネント：パイプや暗渠などのプレキャストコンクリート製品のフレームワーク。

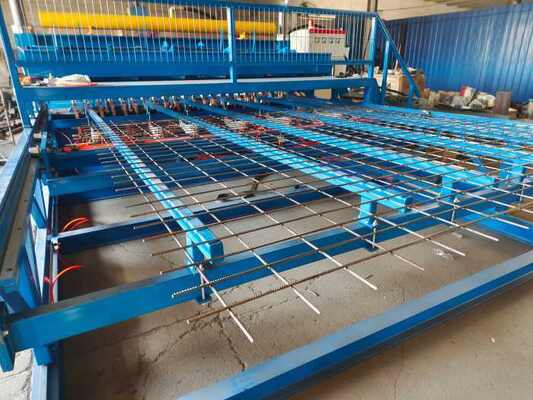

鉄筋メッシュ溶接機の写真
