フェンスメッシュ溶接機の紹介

フェンスメッシュ溶接機は、当社が開発した新しい高度に自動化されたワイヤメッシュ溶接装置です。近年洗練された高度な電気機械制御および抵抗溶接技術（融着およびスポット溶接を含む）が組み込まれており、国内市場のニーズを満たすように調整されています。モジュール構造設計を特徴とするこの機械は、将来のアップグレードや機能変更を容易にし、顧客の進化する要件に適応する柔軟性を提供します。

構造によれば、縦方向ワイヤーホッパー自動供給、自動材料配置、メインメッシュ溶接機、横方向ワイヤーホッパー自動降下、サイクリックメッシュ牽引システム、自動曲げ機（オンライン曲げ）、フェンスメッシュスタッキングシステムの7つの主要セクションに分かれています。斬新なデザイン、堅牢な機械フレーム、使いやすい操作性を備え、高いコストパフォーマンスを実現します。

フェンスメッシュ溶接機の特徴

1. モーターは、縦ワイヤと横ワイヤの交差部に柔軟な溶接圧力を提供します。国内ブランドの圧縮空気式溶接装置と比較して、溶接が安定し、スパッタが少なく、溶接速度が速く、初期投資、維持費、工場内の騒音が低いなどの特長があります。
2. 機械的往復メッシュ描画により、メッシュ生産のための作業場スペースが節約され、メッシュの寸法精度が向上します。
3. 横型ブランキングホッパー全体がメッシュ出口方向に移動できるため、設備調整のための作業スペースが確保でき、メッシュ仕様変更時の調整効率が大幅に向上します。
4.配電キャビネットは、制御プロセスをより正確にするためにPLCプログラマブル制御システムを採用しています。
5. 自動送り装置は、メッシュパネル生産時の手作業によるワイヤー配置を代替する機構です。作業者は、あらかじめ真っ直ぐに整えて切断したワイヤを自動供給プラットフォームに置きます。この装置はモーターの力で駆動され、ワイヤーを材料増加ホッパーの保管ビンに移送します。
6. 自動供給プロセスに続いて、あらかじめ真っ直ぐにされ、切断されたワイヤが材料増加ホッパーの保管ビンに置かれます。モーターの動力によりワイヤーグリップディスクが回転し、ワイヤーの落下と整列動作を実現します。落下したワイヤーは限界溝に自動的に落ち、省力化が図れます。
7. メイン溶接機はメッシュパネル成形の中核部品として、耐摩耗性に優れた高導電性クロム・ジルコニウム・銅ブロックを使用しています。
8. PLC によって制御される横方向ワイヤ ホッパーは、モータを使用してワイヤ グリップ ディスクを回転させ、ワイヤの落下動作を実行します。
9. メッシュ牽引台車は走行範囲内で前後に移動してメッシュ描画動作を実行します。溶接抵抗を軽減し、省スペース化を実現します。
10. 自動曲げ加工により高効率かつ連続作業が可能です。オフラインでの搬送や二次測位が不要となり、前工程とシームレスに接続して自動フローを実現します。これにより、手作業による取り扱いに伴う安全上のリスクを回避しながら、生産効率が大幅に向上します。

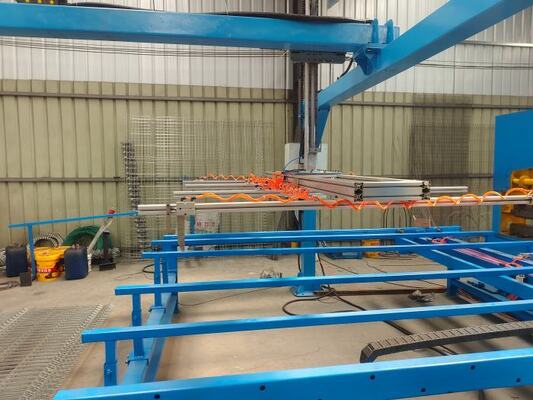

11. 溶接が完了すると、メッシュスタッキングユニットがメッシュをキャッチして持ち上げ、自動的にカートに積み上げます。サーボモーターがメッシュの昇降を制御します。サーボモーターがメッシュの移動を制御します。

フェンスメッシュ溶接機の利点

1.フェンスの長さ（フェンスの高さ）は1000〜2500 mmで任意に調整できます。
2. ワイヤの巻き付きを防止するために、クロスワイヤ送給システムに振動装置を追加します。
3. ラインワイヤーとクロスワイヤーは正確な位置にあり、メッシュパネルは平らで、メッシュ穴は標準です。
4. クロスワイヤーの間隔はタッチスクリーンを通じて調整され、同じメッシュ内に異なるメッシュサイズを設定できます。

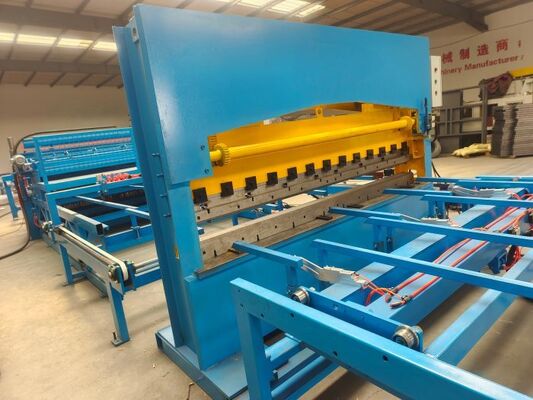

5. ベンディングマシンの上型と下型が同時に動くので時間を節約できます。
6. 異なるワイヤ径を溶接する必要がある場合、溶接電流を簡単に調整できます。
7. ラインワイヤ送給システムに1トンのワイヤを投入できるホッパーを追加しました。
8. 出力を設定し、メッシュ生産終了後に機械を自動的に停止することができます。
9. ワイヤ送給、メッシュ溶接、メッシュ曲げ、メッシュスタッキングを一緒に実行します。高い生産効率。
10.ロボットメッシュスタッキングシステムは、メッシュを正確かつ迅速に配置することができ、人件費を節約します。

フェンスメッシュ溶接機の技術パラメータ



フェンスメッシュ溶接機の応用

ガードレールフェンスメッシュ溶接機は、主に高速道路フェンス、高速鉄道フェンス、都市工学フェンス、空港建設などに使用されます。

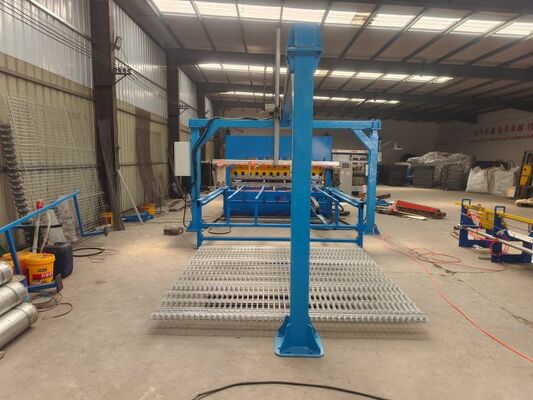

フェンスメッシュ溶接機の写真
