高さ1530mm、メッシュサイズ50x200mmのフェンスメッシュ溶接生産ライン

フェンス高さ1530mm メッシュサイズ50x200mm フェンスメッシュ溶接生産ライン

フェンスメッシュ溶接生産ラインの紹介

この3Dフェンスメッシュ溶接機生産ラインは、中国の技術チームと欧州のエンジニアが、顧客の使用経験と組み合わせて開発・製造したものです。生産ライン全体は非常に先進的で、各システムは大幅に改善されています。

フェンスメッシュ溶接生産ラインの特徴

自動縦線供給ユニット

1.縦線収納装置、ワイヤー容量1トン。
2.サーボモーターが同期ベルトで縦線フィーダーに接続され、正確な供給を保証します。
3.21秒で61本の縦線を供給できます。
4.サーボモーターが縦線プッシュを制御します。

自動横線供給ユニット

1.横線収納装置、ワイヤー容量1トン。
2.ステッピングモーターが横線落下を制御します。
3.特別設計の横線フィーダーにより、横線落下時に横線がまっすぐであることを保証します。

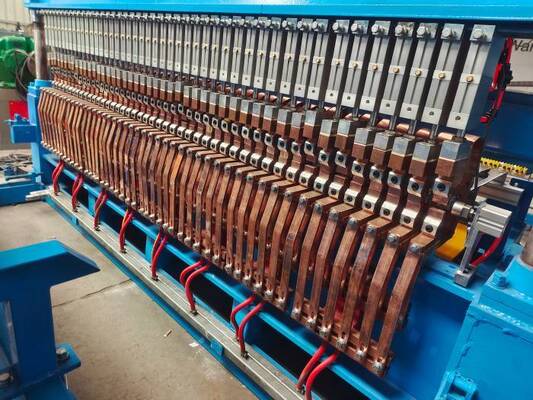

メインメッシュ溶接機

1.AirTAC（台湾中国）ブランドのエアシリンダー制御溶接。
2.上部電極ベースと下部電極ベースは一体鋳造銅製で、水冷式です。
3.溶接電極：30*30*30mm、6面使用。
4.鋳造式水冷溶接トランス。

メッシュ引出し車

1.No.1メッシュ引出し車がメッシュ引出しを制御します。
2.No.2メッシュ引出し車が自動曲げ機へのメッシュ供給を制御します。
3.サーボモーターが同期ベルトでメッシュ引出し車に接続され、正確な引出しを保証します。

曲げ機

1.サーボモーターがメッシュ曲げを制御し、油圧曲げよりもはるかに高速です。
2.インバーター制御。
3.曲げ速度：1回あたり4秒。
4.曲げ金型はW14Cr4VMnRE素材です。

メッシュ積層ユニット

1.溶接完了後、メッシュ積層ユニットがメッシュを掴んで持ち上げ、自動的にカートに積層します。
2.サーボモーターがメッシュの持ち上げを制御します。
3.サーボモーターがメッシュの送り出しを制御します。

フェンスメッシュ溶接生産ラインの利点

1.メッシュの長さ（フェンスの高さ）は75～2500mmの間で任意に調整可能です。
2.横線供給システムに振動装置を追加し、ワイヤーの巻き付きを防ぎます。
3.縦線と横線は精密に位置決めされ、メッシュパネルは平坦で、メッシュ穴は標準です。
4.横線間隔はタッチスクリーンで調整可能で、同じメッシュで異なるメッシュサイズを設定できます。
5.曲げ機の上部および下部ダイが同時に移動し、時間を節約します。
6.異なるワイヤー径を溶接する必要がある場合、溶接電流を簡単に調整できます。
7.縦線供給システムにホッパーが追加され、1トンのワイヤーを置くことができます。
8.生産量を設定し、メッシュ生産完了後に機械を自動停止させることができます。
9.ワイヤー供給、メッシュ溶接、メッシュ曲げ、メッシュ積層が同時に稼働します。生産効率が高い。
10.ロボットメッシュ積層システムは、メッシュを正確かつ迅速に配置でき、人件費を節約します。

フェンスメッシュ溶接生産ラインの技術パラメータ

フェンスメッシュの用途

フェンスメッシュは、主に鶏、アヒル、ガチョウ、ウサギの飼育、動物園のフェンス、機械設備保護、高速道路のガードレール、スポーツフェンス、道路緑化帯保護、保管、セキュリティおよび補強材、スポーツフィールド、公園のフェンスに使用されます。

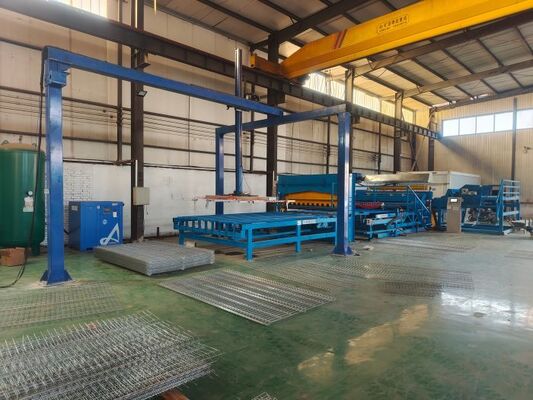

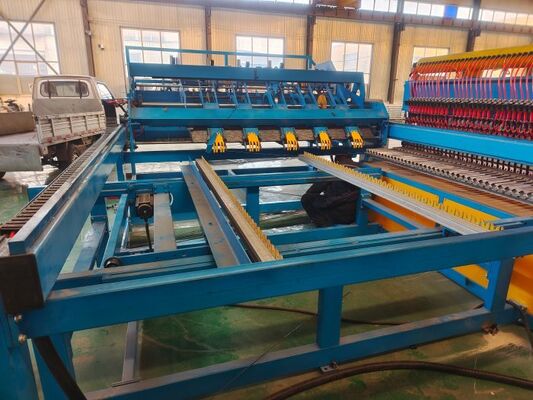

フェンスメッシュ溶接生産ラインの写真
