窓口 サイズ 50x200mm フェンス高さ 2.5m フェンスメッシュ 溶接機

開口サイズ 50x200mm フェンス高さ 2.5m フェンスメッシュ 溶接機

フェンスメッシュの溶接機の導入:

このフェンス網の溶接機は,中国の技術チームと欧州のエンジニアによって開発され,顧客の使用経験と組み合わせて生産されています.生産ライン全体が非常に進歩し,各システムは大幅に改善されています.

線線線給餌システムは非常に精密で,長さは75-2500mmの範囲で,引く網網システム,網輸送システムと網の曲げシステム,異なるサーボモーターによって制御されています.生産速度を大幅に向上させることができます.

曲げシステムでは高速曲げ機が採用され,上下の模具が同時に動いて高効率の生産が可能になります.

メッシュスタッキングシステムは,インテリジェントロボットスタッキングシステムを採用しています.メッシュを正確かつ迅速に並べることができ,労働を削減しコストを節約できます.

 フェンス・メッシュ・ウェルディング・マシンの利点:

1網長 (フェンス高さ) は 1000-2500 mm で任意に調整できます.
2振動装置は,ワイヤリングを防ぐためにクロスワイヤフィードシステムに追加されます.
3線線と横線は正確な位置付けで 網面パネルは平らで 網穴は標準です
4触覚画面を通して調整される 横線間隔,異なるメッシュサイズが同じメッシュに設定できます.
5折りたたみの機械の上部と下部が同時に動いて時間を節約する.
6簡単に溶接電流を調整できます.
7メッシュの生産が終わったら 自動でマシンを停止できます
8ワイヤの配送,メッシュの溶接,メッシュの折り,メッシュの積み重ねが一緒に行われています.
9ロボット・メッシュ・スタッキング・システムにより,精確かつ迅速にメッシュを配置し,労働コストを節約できます.

フェンス・メッシュ・ウェルディング・マシンの詳細:

1. 縦線給餌システムは,迅速かつ正確に縦線を置くことができる新しいデザインです. 障害の場合,自動アラーム. 前積載ホッパーを持つ縦線.1500kgのワイヤーを負ける.

2この縦線押す装置は,縦線が正確に指定された位置に到達し,グリッド標準にエラーがないことを保証するために特別に設計されています.

3溶接トランスフォーマーと電極の接続には,柔らかい銅板の代わりに銅ブロックが使用され,品質と導電効果が向上します.

4電極と銅基は全て高クロム銅 (CuCrZr) ででき,耐磨性や高温性のある特殊合金材料です.電極の使用期間を延長する.

5メッシュを繰り返し引っ張って,電線を回線から引っ張る プログラムによって設定されたパラメータで 網の長さに応じて 網を繰り返し引き出すことが可能で 網全体が完全に引き出されますメッシュを繰り返し引くデバイスは,メッシュを引く底枠から構成されています移動可能な網状の引引枠,網状の引引車,およびサポートチューブ.ワイヤ網状のベースフレームの2つの側面は移動可能なワイヤ網状のフレームガイドレールです.メインコンピュータから600mm離れた場所に移動できます網状引力フレームの移動力は直径50mmの標準シリンダーです.移動式引力フレームは,2つの側面の溶接フレームと中央サポートから構成されています溶接溶接機との接続に気圧式ロックフックが2組を設置し,作業中に網状引引枠の位置の精度を保証します.2つのシリンダーで,穴が40mm操作者の安全性を高めるために,移動フレームと底のフレームの間の接続に機械的なアンチロック装置のセットがあります.6組の気圧網の引くフックで装備, ポケットピックビームリフティングパワーデバイスのセット, 25mmの薄い直径を持つ手動力シリンダーをピックアップ,ポケットピックリフティングパワーは1シリンダーの直径です.

6このプッシュメッシュデバイスは,曲げ機の下のメッシュパネルをプッシュするために使用されます.

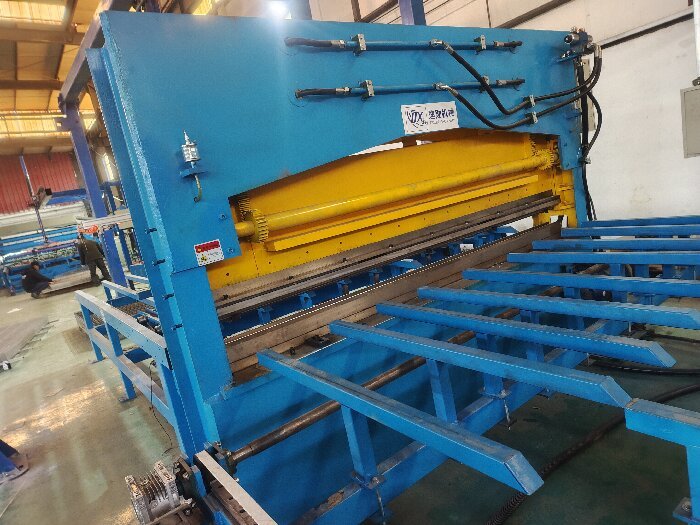

7.この曲線機はオンラインで曲線網パネルを自動で曲げることができ,労働を節約し,高効率を提供します.

8.3Dフェンスパネルを折りたたむ後に引っ張るメッシュデバイスを引っ張ります.

9.ロボット・メッシュ・スタッキング装置は,3Dフェンス・メッシュを正確に並べ,包装を容易にし,労働コストを削減できます.メッシュ・スタッキングの高さを知的に調整できます.

10.ステップモーターは,ディスク型のデバイスを自動的に横線を落とすように動かす.ストア横線デバイスは,より大きな容量を持ち,最大1.5トンのワイヤをロードすることができます.クロスワイヤホッパーは,固定長さの鋼棒を直し,溶接ニーズに応じてメイン溶接機の溶接電極位置に切る送料装置ですこのホッパーの最大の特徴は,クロスワイヤーの貯蔵シロと自動給餌装置を装備していることです.貯蔵容量は約1.5トンです.手動的な餌と二次材料を削減し,生産効率を向上させる.

11このホッパーは,プラットフォームの梯子,貯蔵箱,および転落ホッパから構成され,循環網の引引枠に設置されています.簡単に操作するためにホッパープラットフォームの両側に梯子があります. 貯蔵箱は磁気モーターローラーセットで装備されています. 回転すると,鋼棒はローラーに吸収され,空白と貯蔵箱に送られます.材料貯蔵箱は,準備された材料の量に応じて追加の材料が必要かどうかを制御するための位置検出スイッチを装備しています落ちるホッパーは,円状のシブを使用して,ワイヤを正確に保持し,溶接ニーズに応じて,それぞれのクロスワイヤを均等にプッシャー位置に供給します.ワイヤリングの保持力の13です.5N.m ステップモーター

12. フェンスメッシュ溶接機は,独立したメイン制御キャビネットと操作コンソールで装備されています. PLCプログラム可能な制御システム,タッチスクリーン操作インターフェイスを使用します. 操作が簡単です.

フェンス・メッシュ・ウェルディング・マシンの技術パラメータ:

フェンス・メッシュ・ウェルディング・マシンの用途:

フェンス・メッシュは,幅広い用途があります.その種類と仕様に応じて,以下の状況で使用できます:
1道路,鉄道,橋,高速道路などの輸送部門:これらの地域では,ガードレイルが防護と隔離の役割を果たし,事故を効果的に防止します.例えば,高速道路のガードレイルは,車両が制御を失って道路から外れるのを防ぎます歩行者の安全を確保する
2施工現場,特に基礎穴の周りに: 施工現場では,ガードレイルが施工中に事故リスクを防ぐための安全対策として機能します.基礎 の 穴 の 周囲 に ある 護線 は,労働 者 が 落ち て しまう こと を 防ぎ,また 建設 場 を 隔離 し て 許可 さ れ ない 人 が 侵入 する こと を 防ぎ ます.
3公園,コミュニティ,学校などの公共の場所:ガードレイルネットは,環境を分離し美化し,歩行者や車両のための道を規制するために使用できます.例えば,庭のガードレイルネットは,花畑と芝生を分割するために使用できます障壁と美化手段として機能しています
4工場,倉庫,駐車場,その他の場所: 防護レールは,機器や施設を保護するために使用できます.倉庫隔離フェンスは,ワークショップ倉庫と市場スタンドの内部を隔離するために使用できます..
5スタジアム,バスケットボール場,フットボール場などのスポーツ場: バスケットボール場のガードレイルネットは,抗老化,耐腐蝕,平らな表面,外部の力による影響による変形に弱いスタジアム,バスケットボール場,サッカー場などで広く使用されています.
6飼育場: 飼育場網は,家畜が逃げるのを防ぐため,農場を保護し監視する上で非常に効果的な役割を果たします.

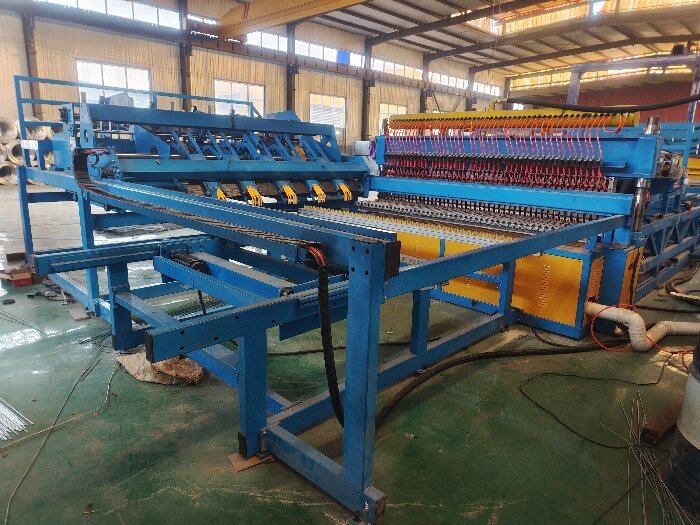

フェンス・メッシュ・ウェルディング・マシンの写真:
